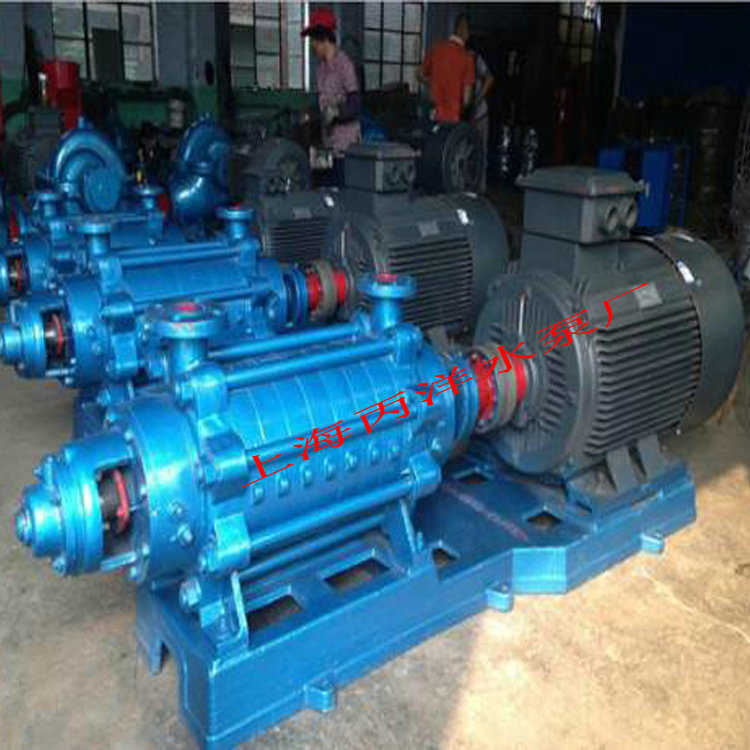

一、D型臥式多級離心泵概述：



D型泵系臥式分段式多級 離心泵，吸入口為水平方向，吐出口為水平垂直向上。泵的進水段、中段、出水段、軸承體等泵殼體部分通過拉緊螺栓聯成一體，并根據泵的揚程選擇泵的級數。（可根據用戶需求變換水泵進出口方向）。
　　

二、D型臥式多級離心泵使用范圍：
?稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
液該系列泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級而定。軸上零件通過平鍵和軸螺母緊固使之與軸聯成一體。整個轉子由兩端滾動軸承或滑動軸承支承，軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向潤滑，循環水冷卻。
　　 泵的進水段、中段、出水段之間的的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度己影響泵的工作性能時應予更換。
　　 D型泵系臥式分段式多級軸的密封形式有機械密封和填料密封兩種。 D型泵大多采用填料密封，DF、DY型泵一般采用機械。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷卻或水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸。
　　 D型泵系臥式分段式多級該系列泵通過彈性聯軸器由原動機直接驅動。從原動機方向看，泵為順時針方向旋轉。

三、D型臥式多級離心泵型號意義

D型離心泵流量：3.75～840m3/h　　揚程：19～680m

?注：D、DF、DY80-30為習慣表示方法，其中80表示泵吸入口直徑為80mm，30表示泵設計點單級揚程為30m，其它含義與上述表示方法相同

結構說明

D型水泵為多級分段式，其吸入口位于進水段上，成水平方向、吐出口在出水段上垂直向上，其揚程可根據使用需要而增減水泵級數，水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的出口與導翼的進出中心、其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修后裝配時務必注意。

D型水泵的主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡盤、軸套、尾蓋及軸承體。

進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。

平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸之用，為易損件，磨損后可用備件更換。軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
